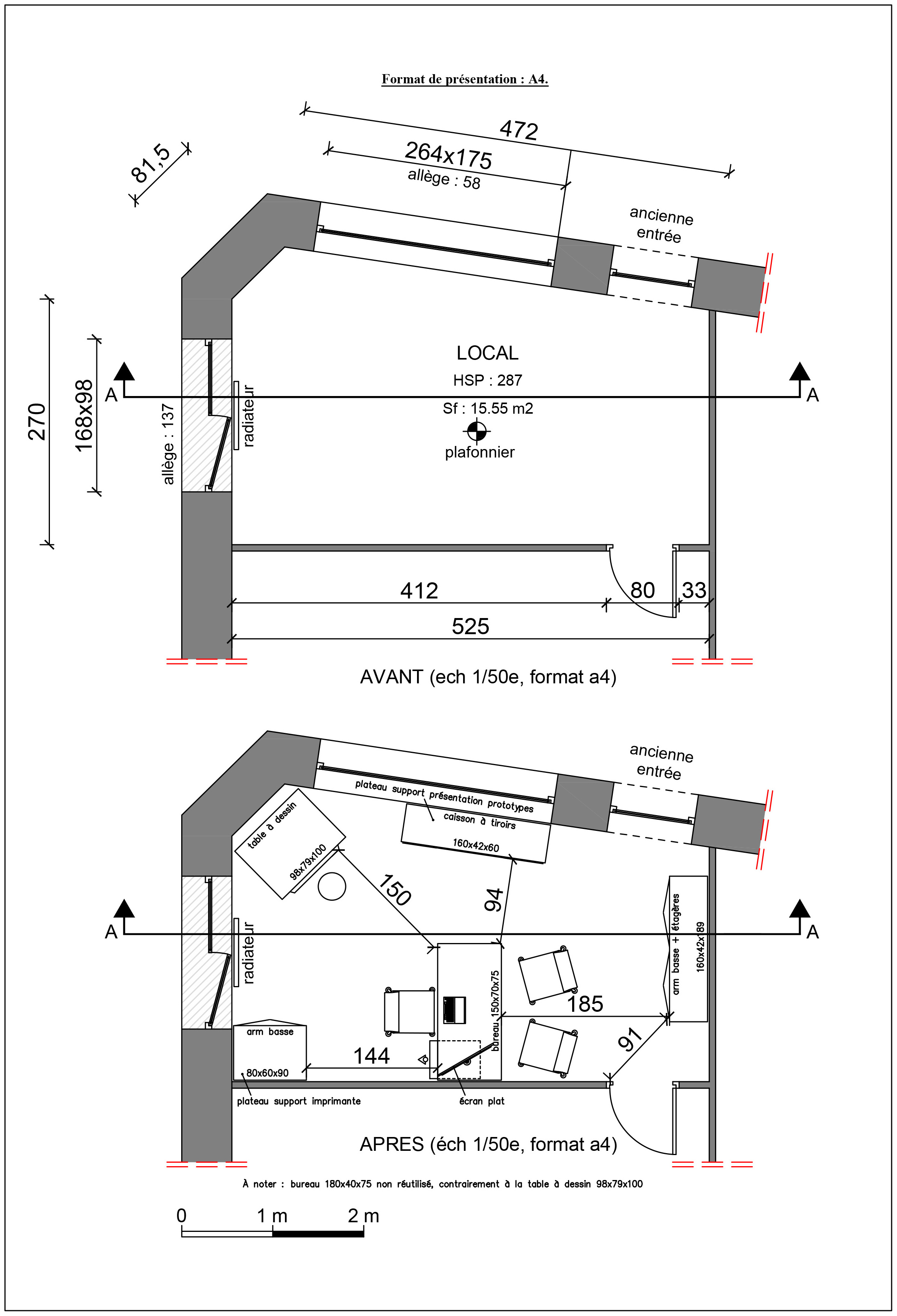

1 – Explication d’une vue en plan. A quelle hauteur doit-elle être réalisée ?
Il s’agit d’une représentation horizontale graphique en deux dimensions (longueur et largeur) d’un bâtiment, d’un aménagement intérieur, d’une scénographie, d’une voirie etc…, tracée à la main, ou sur un écran d’ordinateur à l’aide de logiciels spécialisés de dessins assistés par ordinateur (DAO) comme AutoCAD, le plus utilisé.
Le résultat consiste à obtenir la vision de ce que l’on coupe horizontalement, depuis la hauteur conventionnelle de coupe définie à 1 mètre, voire à 1 mètre 20 du sol (ce qu’il faut préciser) et ce qui se trouve entre la hauteur et le sol.
Pour l’architecture et l’architecture intérieure, un plan permet de connaitre les dimensions de ce que l’on veut représenter, les dispositions des pièces, les emplacements des murs, cloisons, poteaux, fenêtres, portes, et de distinguer les circulations.
Une hiérarchisation sur l’épaisseur des traits en continu permet une distinction structurelle sur les éléments représentés (murs porteurs, cloisons, vitres, etc…). Afin d’intégrer la troisième dimension pour aider dans la compréhension du plan, des traits en discontinus sont représentés pour tout ce qui se trouve, dans l’espace, au-dessus du trait de coupe.
La cotation permet d’apporter des informations sur les dimensions ainsi que des textes, comme pour l’indication des hauteurs sous plafonds, sous poutres etc…
Ci-dessous, la représentation d’une salle de bains et l’explication des choix de l’aménagement.
0-0-0
0-0-0
C’est un petit local, sans fenêtre et le battant de la porte dans le sens de l’intérieur de celui-ci va rendre plus difficile encore une implantation de salle de bains avec ce qui est demandé d’aménager. J’ai donc décidé de remplacer la porte battante pleine par une porte coulissante vitrée et placée côté couloir afin de permettre une « respiration spatiale » et d’amener de la lumière naturelle, en partant du principe de la présence d’une fenêtre dans le passage mitoyen. Hauteur sous faux plafond / 2 m 50.
Pour une meilleure évacuation de l’humidité, une VMC est indispensable, complétée par des grilles d’aération afin d’éviter l’apparition des cloques sur les surfaces peintes et le plafond en particulier (même avec de la peinture anti humidité).
J’ai choisi d’implanter la baignoire de façon qu’elle puisse être remplacée par une douche dite « à l’italienne » plus adaptés aux personnes dites du « troisième âge », moins agiles.
Prévu aussi, un porte savon accroché au mur de la baignoire, côté robinetterie ainsi qu’une poignée d’accoudoir sur ce même mur afin d’aider la personne à se relever.
Une vasque encastrée sera implantée dans un caisson à tiroirs, suffisamment profond pour pouvoir placer derrière la vasque les brosses à dents, verre à dents, « karcher » à dents et autres rasoirs électriques. Le plateau du caisson est placé à 0 m 95 du sol. Est prévu aussi au moins une prise de courant et un interrupteur si on choisit d’implanter un plafonnier à spots.
Au-dessus, et à 0 m 25 de la vasque, un rangement haut avec portes à miroirs de 0 m 60 de largeur, 0 m 75 de hauteur et de 0 m 20 profondeur.
Au-dessus de la cuvette WC, je prévois une étagère de 0 m 80 de largeur, 0 m 02 d’épaisseur et de 0 m 20 de profondeur implantée à 1 m 50 du sol. Ne pas oublier non plus le support papier hygiénique.
Pour terminer, un radiateur sèche serviettes accroché sur le mur à l’opposé de la baignoire avec sa base positionnée à 1 m du sol.
Voicie une vue 3D non contractuelle par rapport au plan, d’une salle de bains d’un appartement haussmannien. Le local est petit, d’où une porte vitrée coulissante au verre sablé pour libérer de l’espace, et des zelliges marocains sur certains murs (montage Photoshop puis optimisation par l’IA). L’usager peut choisir le mode bain ou douche.
0-0-0
0-0-0
2a – La symbolisation d’une coupe sur un plan (nature des traits, épaisseur, désignation, direction…).
On symbolise un trait de coupe sur un plan afin d’indiquer une élévation. Il peut être représenté par une ligne et deux autres lignes plus courtes placées perpendiculairement à ses extrémités et complétées par des flèches dans le sens ou on lira l’élévation. Le trait de coupe peut être plus épais que les lignes du plan afin de le repérer rapidement. On y ajoute une lettre de l’alphabet ou un chiffre qui servira à l’appellation de l’élévation. Parfois, les lettres sont retenues pour les traits de coupes représentées dans le sens des abscisses sur un plan et les chiffres pour ceux dans le sens des ordonnées, ou l’inverse.
0-0-0
0-0-0
2b – Le représentation en 3D d’après le plan ci-dessus.
Voici plusieurs moyens d’exprimer une représentation d’un local en 3D d’après un plan.
Tout d’abord, à la mine graphite.
0-0-0
0-0-0
Ensuite en représentation couleur (techniques en aquarelle, crayons de couleur et stylo bille).
0-0-0
0-0-0
Il est ensuite possible de générer une vision par l’IA à partir du visuel ci-dessus et d’y apporter des retouches par l’intermédiaire du logiciel Photoshop.
0-0-0
0-0-0
Et enfin, après quelques ajustements, opérer une génération (presque) optimale par l’IA. Il est nécessaire ensuite de vérifier s’il n’y a pas d’incohérences et de retoucher ci-besoin.
0-0-0
0-0-0

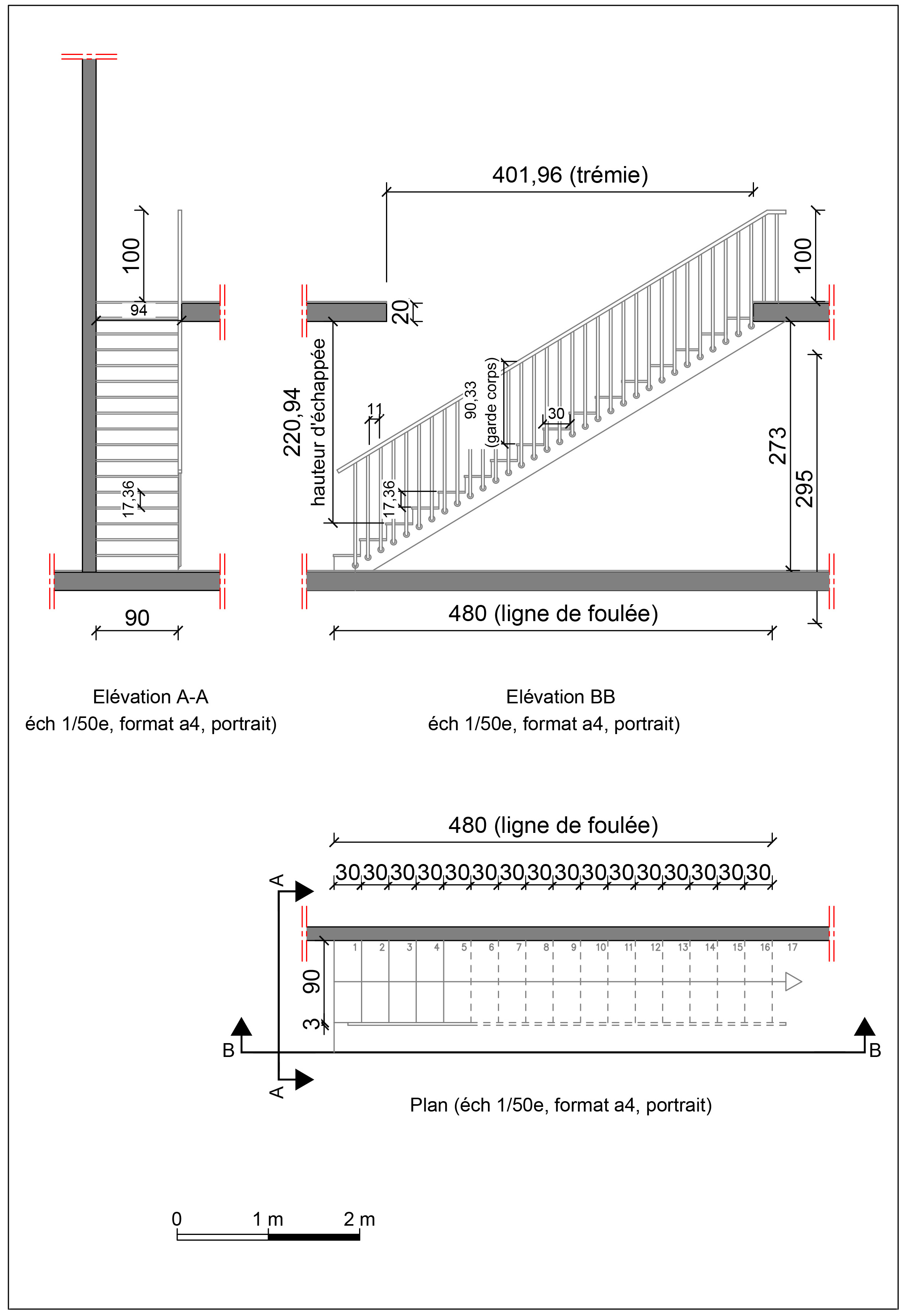

3 – Calcul d’un escalier.
Un couple de clients qui souhaite investir les combles non occupés de leur maison. Ils ont un enfant en bas âge. Il n’y a pas d’escalier menant à l’étage. Il faudra donc calculer les dimensions du futur escalier, et il devra être plutôt compact par ce que peu de place au rez-de-chaussée.
Il y a actuellement une trappe d’accès aux combles et vous avez ainsi pu mesurer la hauteur entre le sol fini du rez-de-chaussée et celle des combles : celle-ci est de 2,95 m.
Calculez le nombre de marches, leur hauteur, la dimension de giron que vous préconisez ainsi que la longueur de la ligne de foulée et la largeur de l’escalier. Expliquez vos calculs et précisez les éléments à prendre en compte pour la conception du garde-corps et de l’escalier en général.
Dans l’objectif de concevoir un escalier confortable et conforme à la réglementation en vigueur, il faut d’abord analyser la hauteur à franchir entre le sol fini au rez-de-chaussée et le sol fini dans les combles. Il est de 2 m 95 ou 295 cm. Prendre en compte la présence d’un enfant en bas âge en y amenant une sécurité renforcée par l’implantation d’une barrière au début et à la fin de l’escalier afin de le sécuriser s’il échappe temporairement à la surveillance de ses parents
A noter également que la distance barreaux de la barrière de protection et du garde-corps de l’escalier ne doivent pas dépasser 0 m 11, de manière à ce que l’enfant n’aille pas se pencher ou se coincer la tête.
0-0-0
0-0-0
La largeur de l’escalier :
Je préconise un passage libre de 0 m 90.
La hauteur de la rampe :
Je préconise une hauteur de 1 m.
Le nombre et la hauteur des marches :
Une hauteur de marche confortable se situe entre 16 et 18 cm.
Pour 18 marches, j’obtiens un « petit » 16,40 cm. Pour 17 marches, j’obtiens un « petit » 17, 36 cm. Contrainte d’escalier compact oblige, pour cause de peu de place au rez-de-chaussée, je vais donc opter pour la solution à 17 marches.
Le giron ou la profondeur de marche :
Selon la formule de Blondel : . Attention ! Ne pas descendre en dessous de 60 cm ce qui compromettrait cette valeur de confort.
J’obtiens donc un giron de 29,32 cm. Je choisis donc d’arrondir à 30 cm.
Le nombre de girons correspond au nombre de marches moins 1. J’ai donc 17 marches et 16 girons.
La ligne de foulée et sa longueur :
La ligne de foulée correspond à l’addition des girons, et pour cet escalier de 16 girons, ma longueur de ma ligne de foulée sera de 4 m 80.
La hauteur d’échappée et les dimensions de la trémie :
Pour un confort spatial, d’une part, pour éviter une sensation d’écrasement, et dans la mesure ou la taille des êtres humains des générations plus jeunes sont supérieures à celles de leurs aîné(e)s, j’ai choisi une hauteur d’échappée de près de 2 m 21, ce qui me permet d’établir une longueur de trémie de presque 4 m 02. La hauteur minimale autorisée de 1 m 90 me semblerait trop « oppressante » visuellement parlant.
A noter que pour une question de « respiration d’espace », le plus souvent et, quand j’ai été amené a dessiner des plans d’escaliers et si cela me le permettait, j’ai opté pour une ligne de foulée et une trémie de dimensions similaires.
Précision sur la hauteur du plancher séparant le rez-de-chaussée des combles :
Son épaisseur est de de 0 m 20.
0-0-0
0-0-0
4 – Je suis dans le salon de ma maison, situé au rez-de-chaussée. Les chambres des enfants sont situées à l’étage, ma chambre est au-dessus de celles des enfants, dans les combles aménagés. De combien d’étages se compose ma maison, sachant qu’elle n’a pas de sous-sol ? Combien a-t ’elle de niveaux ?
Étages n’est pas « synonyme » de niveau dans la construction. Pour rappel, le salon est au rez-de-chaussée, qui est considéré comme un niveau mais pas comme un étage. Les chambres des enfants se situent au premier étage mais au deuxième niveau, vu que le rez-de-chaussée correspond au premier niveau de la maison, qui ne comporte pas de sous-sol. La chambre parentale, est située au deuxième étage et au troisième niveau de la maison. Chaque plancher est considéré comme un niveau.
Voici quelques pays ou le rez-chaussée est considéré comme un niveau mais pas comme un étage : Allemagne, Benelux, Espagne, France, Irlande, Italie, Suisse, tous dans l’Union Européenne, Royaume-Uni, hors Union Européenne. Dans le Monde, Brésil, Canada, USA, Mexique.
Les quelques autres pays ou le rez-de-chaussée est à la fois considéré comme un niveau et un étage dans l’Union Européenne : Bulgarie, Grèce, Finlande, Pays Baltes, Roumanie, Suède. Hors Union Européenne : la Norvège.
Les quelques autres pays dans le même cas de figure que les exemples précédents : Ukraine, Russie et quelques autres pays européens, Chine, Corée du Sud, Japon.
5 – Aménagement d’une rampe dans la salle d’attente d’une maison médicale (accueillant un médecin généraliste, un psychologue, un réflexologue). Le problème est qu’il y a une marche de 13 cm de haut entre la salle d’attente et le couloir menant aux bureaux des praticiens. Explication de la contrainte réglementaire qu’implique cette marche, avec les mesures qui vont être imposées. Calcul et dimensions de cette rampe.
Une maison médicale est un établissement recevant du public (ERP) et doit être accessible aux personnes à mobilité réduite (PMR). Les ressauts, selon la réglementation, doivent rester très faibles. Concrètement, ce n’est pas plus de 2 cm, voire 4 cm si chanfreiné à ≤33 %. Dans la pratique, et pour éviter la chute de personnes âgées à la validité réduite, marchant avec une canne et avec une aptitude visuelle qui n’es plus celle de sujets plus jeunes, même un ressaut de 2 cm présente un risque de chute. Pour ce cas de figure, il est préférable de prévoir en amont une pente dans l’intervention sur le ragréage du sol.
13 cm dépasse donc cette « tolérance » et il est donc obligatoire d’envisager une pente qui sera de 5 % pour une question de confort, même si une pente de 6 % peut être admise, voire un peu plus comme 8 %, qui peut être tolérée mais pas conseillée.
La réglementation impose une largeur minimale de 120 cm de passage libre pour un couloir. La largeur de la rampe doit tenir compte de cette dimension en laissant un passage libre entre mains courantes installées de part et d’autre de la longueur de la rampe. Elle sera donc de 125 cm de largeur et doit être aussi antidérapante. La hauteur minimale demandée de la main courante est de 80 cm, mais privilégier plutôt 90 ou 100 cm. Prévoir aussi une bordure chasse-roues.
Pour avoir été en contact avec du personnel d’EHPAD, il avait été remarqué que pour des personnes âgées souffrant d’incontinence urinaire, le fait que leur main soit en contact avec une main courante métallique, conductrice de températures froides, contribuait à aggraver cette indisposition. Opter donc pour une main courante d’un matériau comme le bois, par exemple.
Pour avoir une maman de 93 ans (en 2025), relativement valide pourtant, je connais l’importance des mains courantes.
Voici la formule : .
Pour une pente de 5 %, ce sera 0,13 / 0,05 = 2,60 m.
Si le couloir est suffisamment long et qu’il n’y a pas de portes sur les murs latéraux et sur une distance de 2 m 60 au moins, la pente pourra démarrer à la limite du local de la salle d’attente et du couloir. A noter aussi qu’en cas de présence de portes sur les murs latéraux, la largeur du couloir devra être supérieure à 1 m 50 correspondant au rayon de giration d’un fauteuil PMR.
0-0-0
0-0-0
C’est tout,… pour le moment !!!
Nicolas globe croqueur (et photographe).
